方案概述

介紹如何選擇XIoT產品，讀取儀表、控制器的數據，采集機器、設備信號，上傳至企業內部平臺，或公有云平臺

方案可用于生產企業內部實時數據采集與監控系統

用于分布范圍、區域更廣，跨行政區的，云平臺數據采集

平臺由第三方廠商提供

在第三方平臺不作修改的前提下，將數據推送至任何第三方平臺

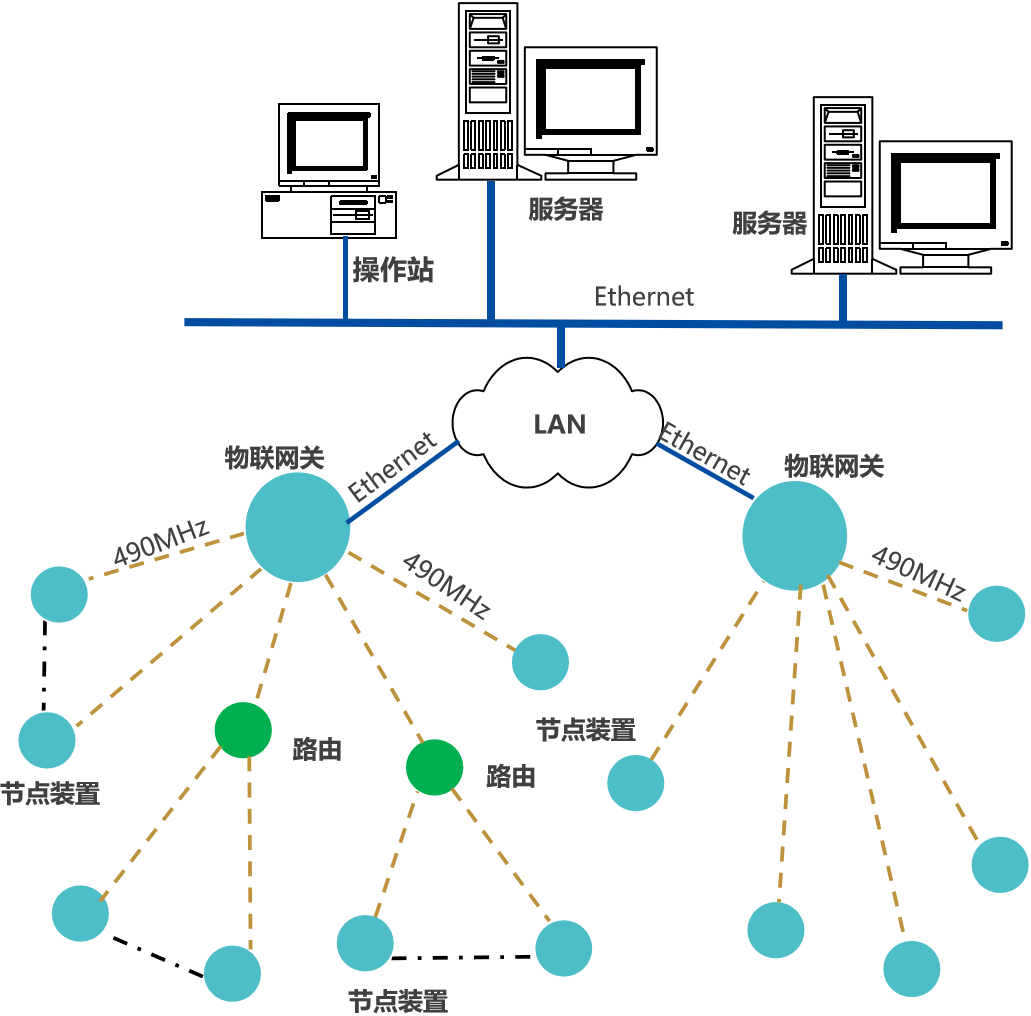

網絡方案一

節點裝置（智能轉換器/智能轉換裝置），通過490MHz上傳數據至物聯網關，網關通過Ethernet接入企業內部LAN，推送設備生產數據，至企業生產監控平臺

應 用：

在同一車間，或跨車間、樓層的數據傳輸

傳輸距離要求遠

網絡特點：

傳輸速率慢、數據量小

使用建議：工廠內的長距離的無線數據傳輸

三區單點傳輸距離大約500米

網絡方案二

監測點的數據，通過NB/GPRS/LTE推送至云端平臺

傳輸方式推薦NB，流量費低，功耗??；其次推薦GPRS，有些地區NB網絡未覆蓋，GPRS信號更好

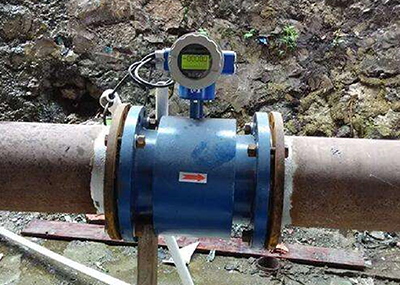

類似泵房、水廠、水源井等場所的數據監測，監測點的數據先上傳至XL90物聯網關，再通過NB/GPRS/LTE轉發數據至云平臺，此種情況，數以后在量大時，可選LTE（4g）方式

網絡特點：

無線傳輸不受距離限制，只要有運營商網絡就行

數據傳輸時功耗較大大，接入網絡時間較長（秒級）

應 用；

監測地域廣，獨立監測點參數測點

數據實時監測不必要，或是外接電源供電不方便時，可選電池供電

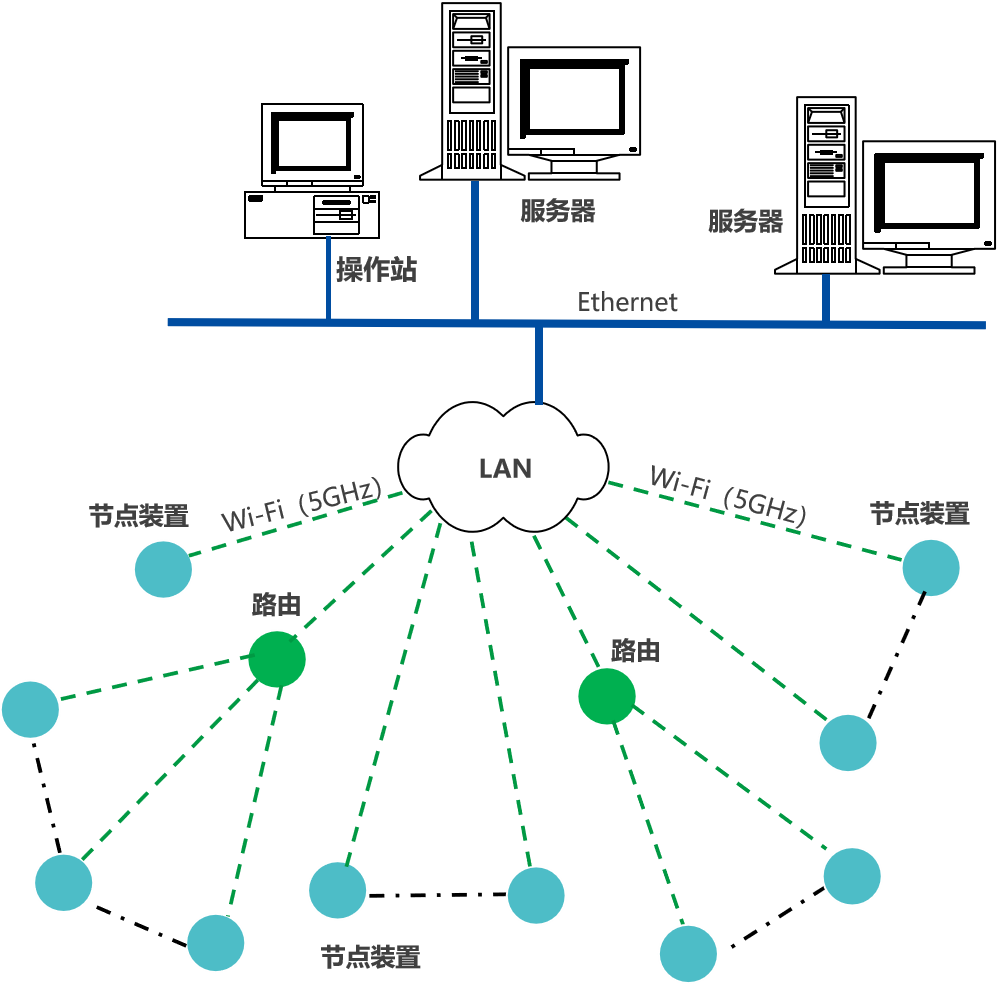

網絡方案三

節點裝置（采集點裝置），通過Wi-Fi（5GHz），接入企業內部LAN，推送設備生產數據，至企業生產監控平臺

應 用：

在同一車間內的數據傳輸

傳輸距離要求不遠

網絡特點：

傳輸速率快、數據量大

使用建議：車間內方便部署Wi-Fi網絡

單點傳輸距離大約300米；可通過增加路由點來延長傳輸距離

網絡方案說明

不同網絡方案，適用于不同的應用場景；實際應用中，同一系統會選擇多種方案；同一系統可集成多種網絡方案，互補

上傳到平臺的通信協議，支持MQTT，LWM2M，SOAP、XL/6-IoT協議，API接口

XL/9-RDS、XL/9-DF通信協議，支持和My SQL、MS SQL、ORACLE等數據庫交換數據

用戶不需修改原有軟件，就能讀取生產數據

客戶可選擇XL.Cloud平臺軟件，作為數據展示、分析平臺

XIoT（信立物聯網）的優點：

同一平臺，同時支持多種通訊方式、通信協議

可選通訊方式、通信協議

直接將數據推送至企業現有的平臺； 同時向企業的多個平臺發送數據

良好的兼容性和擴展性，可讀取任何第三方設備的數據（提供通信協議），新增的設備簡單、快捷接入原有系統

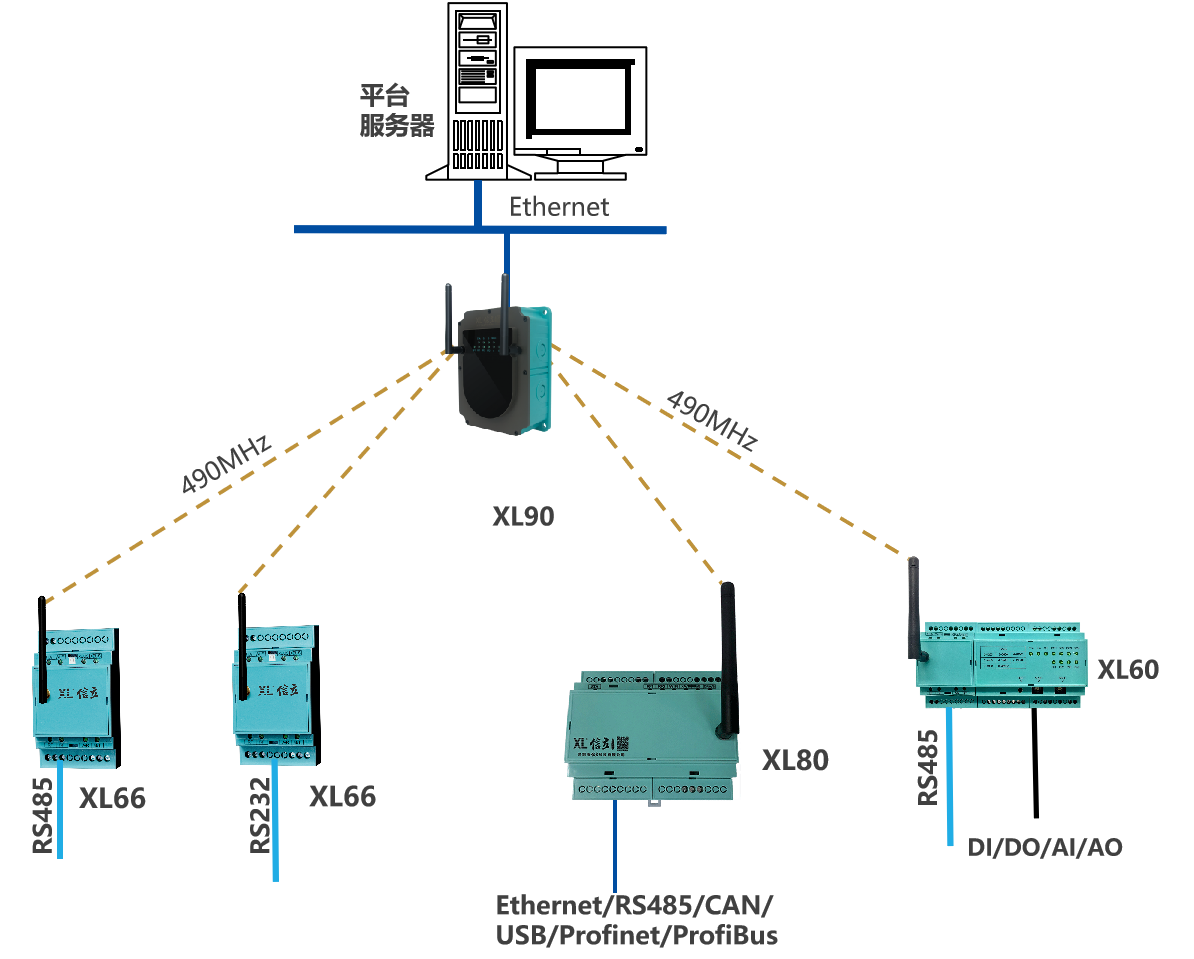

解決方案一

XL66智能轉換器，RS485或RS232接口，讀取數據，LoRa通信（490MHz)

XL80智能主機， Ethernet、CAN、USB、Profibus、 Profinet、RS485等接口，讀取數據，LoRa通信（490MHz)

XL60智能采集裝置，通過RS485接口讀取數據，DI、DO、AI、AO接口采集、輸出信號， LoRa通信（490MHz)

應 用：

廠區、園區數據采集系統

理想距離10Km范圍內的數據采集、傳輸

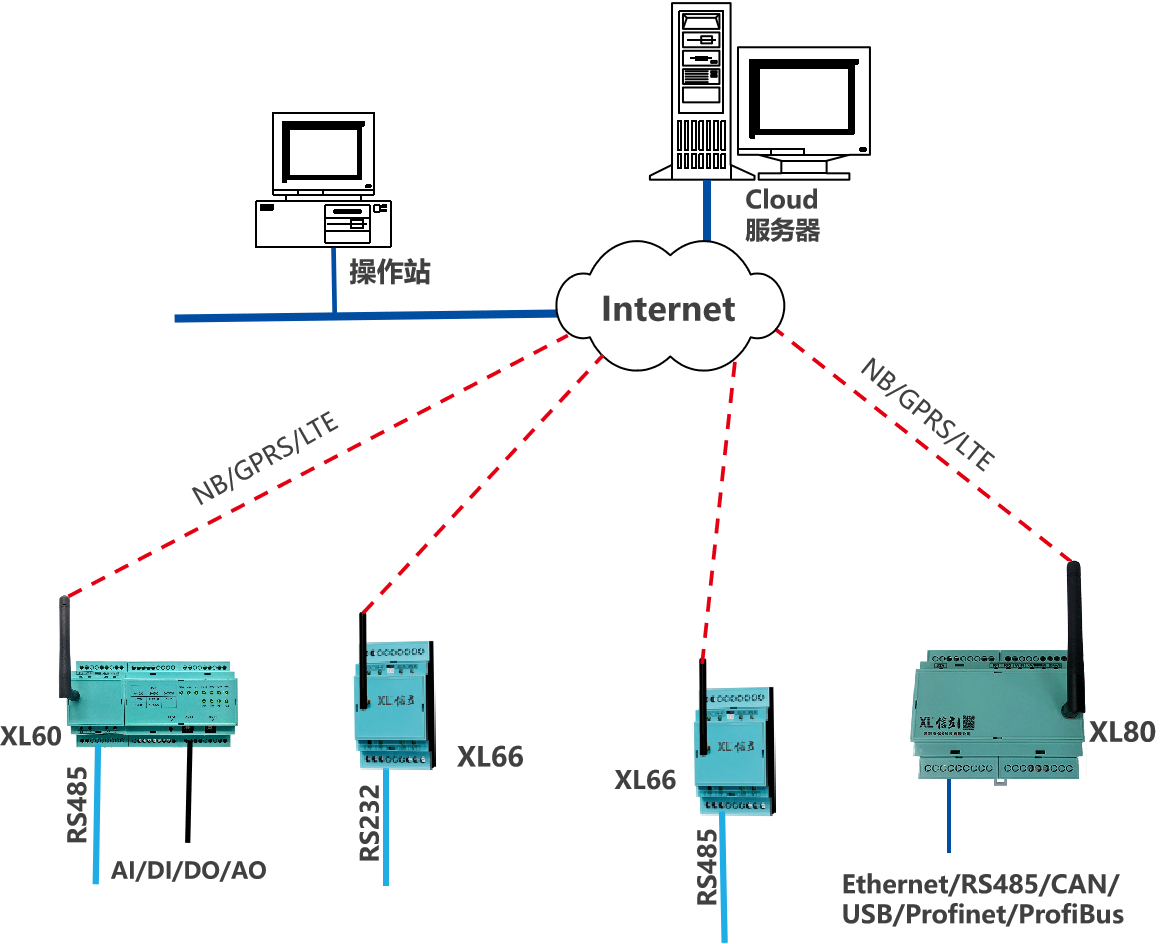

解決方案二

采集點，通過NB/GPRS/LTE網絡上傳數據

XL66智能轉換器，RS485或RS232接口，讀取數據，NB/GPRS/LTE通信；推薦NB/GPRS

XL80智能主機， Ethernet、CAN、USB、Profibus、 Profinet、RS485等接口，讀取數據，NB/GPRS/LTE通信；推薦LTE

XL60智能采集裝置，通過RS485接口讀取數據，DI、DO、AI、AO接口采集、輸出信號，NB/GPRS/LTE通信；推薦NB/GPRS

應用：

城市范圍、跨區域、跨城市的數據傳輸

解決方案三

XL80智能主機，通過Ethernet、CAN、USB、Profibus、 Profinet、RS485等接口，讀取數據；支持Wi-Fi傳輸

應 用：

同一車間、房間內的數據采集、傳輸

項目實施

系統功能需求設計

現場勘測，獲取信號、數據確定；監測點設計、確定；監測數量確定；功能需求溝通

技術細節解決方案溝通、確定；安裝方式溝通、確定

系統技術方案設計、確認

項目施工方案、施工計劃溝通、確定

軟件功能及界面設計，確認

現場安裝、調試，運行；項目驗收

系統運行、維護、檢修、維護
